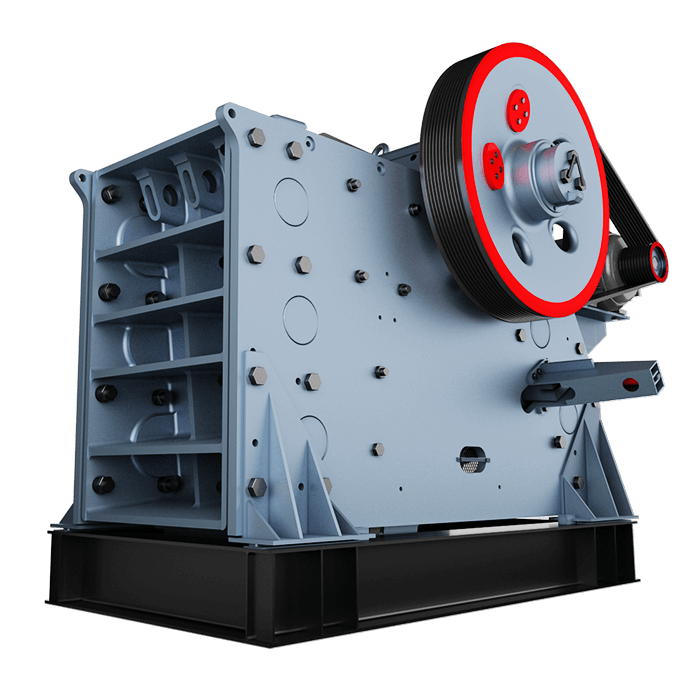

JC歐版顎式破碎機

JC歐版顎式破碎機是在傳統顎式破碎機幾十年設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。與傳統顎式破碎機相比，JC顎式破碎機在設計和制造上更加注重細節，采用高強度材料和制造工藝，具有結構強度更高、設備可靠性更高、破碎率更大、產量更高、綜合成本更低的優點。

河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等抗壓強度不超過320Mpa的各種礦石和巖石

≤1500mm: 進料粒度

50-1800t/h: 處理能力

20-300kw: 功率

15713668987

— 產品介紹 —

? ? ? ?JC歐版顎式破碎機是創申環保在其幾十年的顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。與傳統顎式破碎機相比，JC歐版顎式破碎機在運動參數、結構形式和調整方法上有了很大的改進。JC歐版顎式破碎機采用創新的模塊化無焊機架、優質合金鋼鑄件和滾動軸承，大大提高了設備的抗疲勞性能和運行可靠性，充分保證了破碎作業的高產、高效、低成本。多種靈活的安裝方式可以滿足不同的應用選擇。

— 產品優勢 —

超大軸承設計，使用壽命長。軸承的合理設計可以延長軸承的使用壽命。動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。顎式破碎機的四個軸承規格與機架相同，可以減少備件的種類。

安全裝置、確保安全。當未破碎的物料進入破碎腔時，肘板斷裂，保護設備的貴重零件不受損壞；液壓缸具有過載保護功能。過載時，逆流閥排出液壓缸中的液壓油，楔塊向外移動，導致排出口變大。

液壓控制、方便清潔。JC歐顎式破碎機配有液壓油站，確保機器的潤滑系統向需要潤滑的部位供油，為機器的安全運行提供保障。同時，如果破碎機在負載下停止，液壓腔清洗系統可以快速清洗破碎腔，大大減少停機時間。

JC歐版顎式破碎機軸承座采用整體式鑄鋼結構，避免兩片式軸承室給機架帶來的不必要負擔，提高整機結構的穩定性。此外，重型偏心軸采用鍛坯加工，使JC顎式破碎機具有優異的可靠性。

V形結構、齒形護板。JC歐版顎式破碎機的“V”形破碎室和齒形護板設計更加合理，保證了實際給料尺寸與理論給料尺寸的一致性，有效增加了破碎面積，避免了破碎室內物料堵塞，大大提高了破碎率和產量，提高了顎板利用率。

原裝配件，供應無憂。河南創申是一家集生產和銷售為一體的實力企業，對自己生產的每一臺設備負責，為客戶提供產品全生命周期的技術服務和原廠配件供應服務，確保每一位客戶無生產后顧之憂。

— 產品原理 —

? ? ? ?JC歐式顎式破碎機的電機驅動皮帶和皮帶輪，活動顎通過偏心軸前后上下擺動。當活動鉗口推動活動鉗口板向固定鉗口板移動時，物料被粉碎或切碎。當動顎和動顎在偏心軸和彈簧的作用下后退時，先前粉碎或切碎的材料從顎的下排出口排出。隨著電機的不斷轉動，電機鉗口被打破，周期性地粉碎和出料，從而實現批量生產。

— 技術參數 —

型號	進料口尺寸	排料口調整范圍	生產能力(t/h)	電機功率	重量(不含電機)(kg)
JC-231	510x800	40-150	50-250	55-75	8900
JC-340	600x1020	60-175	85-300	75-90	15600
JC-440	760x1020	70-200	120-520	90-110	23200
JC-443	850x1100	90-215	160-570	110-132	33700
JC-549	950x1250	110-250	260-810	132-160	49300
JC-555	1070x1400	125-250	360-920	160-200	56500
JC-649	1100x1250	125-280	385-920	160-200	52800
JC-659	1200x1500	150-350	400-1000	200-250	91300
JC-663	1200x1600	150-350	500-1250	220-250	90300
JC-771	1500x1800	150-350	600-1500	315-400	122000
JC-983	1800x2100	175-350	700-1800	355-450	180000
